Retevis RT85

Últ.Rev: 2022-11-03 13:20

Contenidos:

Subir al inicio de página.

Ir haciendo...:

  • Probar si el cable que hice para Kenwood/Yaesu con el TLL funciona (y me evito los problemas de activación del PTT). Si funciona bien dejar en la oficina el "malo".
  • Probar si valen las cosas de Kenwood y los pinouts
  • Especialmente el cable de programación !!!
  • Abrir bandas a TX (creo qeu viene limitado)
  • Fabricar portapilas 18650 que sea power bank ?
  • ¿Escucha V/U mientras recibe FM?
  • Probar las antenas
  • Preparar adaptador para auriculares con micro o lo que sea...
  • Si todo va bien, pillar otro, al menos. U otro de la familia para comparar.
  • ás info aquí: https://redeyeprep.wordpress.com/2021/02/27/retevis-rt85/.
Subir al inicio de página.

Notas varias:

Adquirido el 1 de noviembre de 2022 en Amazon por 41,99 euros y recibido el 3 de noviembre.

Ojo: Es doble banda pero no doble sintonizador: Es uno de esos equipos de doble escucha. De ahí lo barato que es.

El menú 36 muestra que es la versión MCU BQ1.46 T 22/01/05.

Pulsando F-# se activa un sonido de alarma que se puede parar pulsando el PTT.

He probado a hacerlo funcionar con una batería 18650 de 3,7 voltios y parece funcionar correctamente. Eso sí, es necesario quitar los tonos de aviso, ya que pita cada pocos segundos por batería baja. El indicador de tensión muestra 4,1 voltios (la batería estaba recién cargada). Habrá que probar bien que funcione con esas baterías y comprobar las intensidades que consume para cada tensión, incluso cuando baja la tensión. Si funciona bien, da pie a hacer un portapilas especial con el que se podría subir 3 o cuatro veces la autonomía.

Subir al inicio de página.

Modificaciones:

Por defecto, el equipo viene de fábrica limitado a las bandas de radioaficionado (144-146 y 430-440 MHz).

Para "abrir" el equipo, encenderlo manteniendo pulsado F +1. Con ello se pasa a los rangos 137-164 y 400-480 MHz.

Se supone que también funciona encendiendo mientras se mantiene pulsado 1 +7, pero no lo he probado.

Es posible actualizar la versión del firmware. Para ello hay que descargar el software correspondiente y usar el cable de programación, pero encendiendo el equipo con las teclas PTT y la de encima del PTT (el led se enciende en verde para indicar el modo de flasheo).

Subir al inicio de página.

Cable de programación:

Adquirido también el 1 de noviembre de 2022 en Amazon por 13,29 euros y recibido el 3 de noviembre.

En la página de Retevis RT85 se pueden descargar tanto los drivers para el cable como el software.

Para instalar los drivers (es un adaptador USB basado en Prolific, por cierto - muestra el id VID_067B PID_2303 REV_0300) hay que desconectar el cable o cualquier otro Prolific, descomprimir WIN11-DRIVERINSTALLER.ZIP y ejecutar el PL23XX-M_LogoDriver_Setup_v206_20210513.exe que hay dentro.

Cuando lo haya instalado, pinchar el cable y dejar que lo reconozca.

En el administrador de dispositivos aparecera un nuevo COM. Tomaremos nota de cuál es para poder usarlo en el programa de configuración.

Ojo, que el equipo se pone a emitir cuando lo tienes pinchado... algo no va fino ahí.

Subir al inicio de página.

Usar RT85 para la programación:

Ejecutar COMO ADMINISTRADOR (de lo contrario parecerá que no hace nada) el RT85 CPS V1.2-211124.exe.

Para facilitar las cosas, crear en el inicio un acceso directo a c:\RT85 V1.00\RT85\RT85.exe, ya que la instalación lo pone por defecto en esa carpeta y no aparece al buscarlo desde Windows.

Settings - Comm Port select

Program - Read

Program - Write

Para evitar los problemas de transmisión, apago el equipo mientras no se quieren transferir datos.

Subir al inicio de página.

Usar CHIRP para la programación:

CHIRP es un proyecto de software abierto pensado para la configuración de equipos para radioafionados. Puede verse su página principal aquí.

Permite la configuración de una gran cantidad de equipos, incluidos los Retevis y Kenwood o Yaesu.

Descargamos la versión correspondiente a Windows o la plataforma que tengamos y lo instalamos.

Radio, Leer, seleccionar puerto y pinchar USB en ese momento.

Subir al inicio de página.

PinOut:

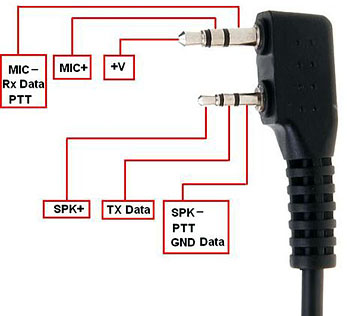

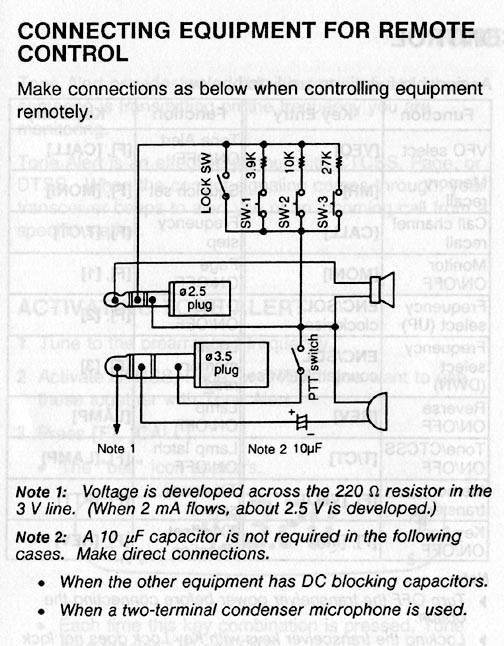

En principio es compatible con los accesorios típicos de Kenwood, que tienen el siguiente pinout:

Pinout Kenwood Pinout Kenwood

Eso sí: el Retevis no admite los pulsadores que admite Kenwood ni el interruptor de Lock. Sólo permite las conexiones de altavoz, micro y PTT.

Subir al inicio de página.
