Tomas de auriculares tipo "Jack"
Últ.Rev: 2022-11-03 16:51
Contenidos:
- Tamaños
- TS (Tip-Sleeve)
- TRS (Tip-Ring_Sleeve)
- TRSR: CTIA (AHJ) (Tip-Ring-Sleeve-Ring): (Cellular Telecommunications Industry Association)
- TRRS: OMTPT (Tip-Ring-Ring-Sleeve): (Open Movile Terminal Platform)
- CTIA/OMTPT: Auriculares, Botones y Mic
Tamaños:
Hay 3 diámetros básicos:
- 2,5mm (3/32")
- 3,5mm (1/8"). Minijack
- 6,35mm (1/4")
TS:
2 pines: El mono de toda la vida.
- Tip:Izda
- Dcha
- Masa
TRS:
3 pines 3,5mm: El estéreo de toda la vida.
- Tip:Izda
- Dcha
- Masa
CTIA (AHJ):
(Creo que es el que le mola a Apple)
Truco: las bandas de plástico divisor suelen ser blancas.
4 pines 3,5mm:
- Tip:Izda
- Dcha
- Masa
- Mic/Video
OMTP:
(Creo que es el que le mola a Samsung)
Truco: las bandas de plástico divisor suelen ser negras.
4 pines 3,5mm:
- Tip:Izda
- Dcha
- Mic/Video
- Masa
CTIA/OMTP: Auriculares, Botones y Mic:
Los auriculares o altavoces deben tener al menos 16 ohmios y se recomienda que tengan entre 32 y 300 ohmios.
El micrófono va conectado directamente entre Mic y Masa. Su resistencia debe ser al menos de 1000 ohmios y suelen estar alimentados por una tensión típica de 2,2 voltios a través de una resistencia de 2200 ohmios.

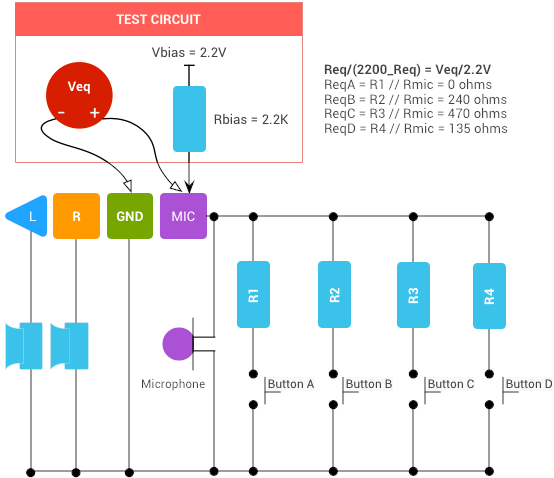

Para los botones se colocan resitencias entre el Mic y Masa, de manera que se alcance una determinada resistencia equivalente en combinación con la resistencia del micrófono como se muestra en el esquema:
- A: Req = 0 ohm. Es el botón de Play/Pause...
- B: Req = 240 ohm. Volumen +
- C: Req = 470 ohm. Volumen -
- D: Req = 135 ohm. Reservado para los Pixel.
La resistencia equivalente es la total desde el terminal positivo del micrófono a GND cuando se presiona el botón con una polarización de micrófono de 2,2 V aplicada a través de una resistencia de 2200 Ohmios y se calcula con la fórmula:
Req =(Rmic*R)/(Rmic+R)
Más información aquí.
